Устройство крышы коттеджа
В небольших по объему индивидуальных жилых коттеджах крыша имеет большое практическое значение как ограждающая конструкция, оберегающая от преждевременного износа все остальные части здания, и является важным элементом архитектуры жилого дома.
Основным требованием к крыше является простота и экономичность конструкции, долговечность и огнестойкость, максимальное использование для ее устройства местных строительных материалов. Во избежание лишних ремонтных работ рекомендуется применять наиболее простые формы крыш без изломов и выступающих частей.
Крыша состоит из мауэрлатов, стропил, обрешетки и кровли.
Мауэрлатом называется брус, равномерно распределяющий на наружные стены давление от стропил, обрешетки и кровли. В малоэтажных жилых зданиях независимо от материала кровли толщина мауэрлата принимается диаметром 16 см. В домах из сырцовых материалов мауэрлат укладывают на подкладки из досок строго по оси стен. Мауэрлат и подкладки, кроме торцов, просмаливают. Мауэрлаты с обеих сторон обкладываются саманом или кирпичом-сырцом, а в набивных стенах забиваются тем же материалом, что и стены, либо обкладываются кирпичом-половником на глиняном растворе. Стену сверху заканчивают скосом, параллельным уклону кровли, и покрывают толем или промывают мастикой, приготовленной, как и для гидроизоляции под стены. Для стен из сырцовых материалов увлажнение верхних подмауэрлатных рядов является опасным (при протекании кровли).
Стропила поддерживают обрешетку и принимают через нее всю нагрузку от веса кровли, снега и давления ветра. Сечения стропил назначаются в зависимости от внешней нагрузки, шага и длины стропил, а также угла наклона крыши.
Угол наклона крыши зависит от климатических условий района строительства и материала кровли. Чем суше и теплее климат, тем более пологой может быть крыша.
Краткая характеристика наиболее употребительных кровельных материалов, легкодоступных населению любых областей с небольшим уровнем дохода, и угол наклона крыши в зависимости от климатических условий приведены в таблице.
Краткая характеристика кровельных материалов и угол наклона крыши в зависимости от климатических условий
| Материал кровли | Долговечность при нормальной эксплуатации (лет) | Угол наклона в град. | Отношение пролета к подъем |
|---|
| Черепица глиняная и цементно-пссчаная | 60 | В южных районах 18-34 | 1/6-1/3 |
| В средней полосе 30-45 | 1/3,5-1/2 |
| В северных районах39-63 | 1/2,5-1/1 |
| В мансардах 76 | 1/0,5 |
| Этернит | 20 | В южных районах 13-39 | 1/6-1/2,5 |
| В средней полосе и северных районах 27-45 | 1/4-1/2 |
| Асбофанера плоская | 25 | В мансардах до 76 | До 1/0,5 |
| Асбофанера волнистая | 25 | До 11 | 1/10 |
| Сталь кровельная (железо кровельное черное) | 30 | Нормальный угол наклона 22 | 1/5 |
| Допускаемый угол наклона 16-22 | 1/6-1/5 |
| Глиносолома | 10-12 | Нормальный угол наклона 45 | 1/2 |
| Глинокамыш | 15 | Допускаемый угол наклона 30-63 | 1/3,5-1/1 |
| Толь кровельная | В один слой | 12-15 | 11-39 | 1/10-1/2,5 |
| В два слоя | 6-53 | 1/20-1/1,5 |
| Дрань кровельная в 2-3 слоя | 12-18 | 30 | 1/3,5 |
| Тес кровельный 25 мм в 2 слоя | 10-15 | В южных районах 23-34 | 1/4,5-1/3 |
| В средней полосе и северных районах 30-53 | 1/3,5-1/1,5 |
Наслонные стропила являются наиболее экономичными и конструктивно простейшими.
Наименьшие допускаемые сечения элементов наслонных стропил приведены в таблице.
Наименьшие допускаемые сечения элементов наслонных стропил
| Наименование элементов | Диаметр бревна в верхнем срубе в см | Диаметр пластин из бревен в см | Сечение досок в см |
| Стропильная нога | 13 | 15 | 50x100 |
| Подкос к ноге длиной 2, 5 м | 13 | 15 | 50x100 |
| Подкос к ноге длиной от 2,5 до 4 м | 13 | 18 | |
| Прогон верхний | 14 | Выделка из пластин нецелесообразна | 50x100 |
| Прогон нижний (лежень) | 18 | - | |
| Стойка | 13 | 15 | |
| Мауэрлат | 16 | Выделка из пластин нецелесообразна | |
При больших пролетах, отсутствии промежуточных опор и в домах со стенами из сырцовых материалов применяются висячие стропила, преимущество которых заключается в том, что они передают на мауэрлат только вертикальное давление и оберегают стены от горизонтального распора.

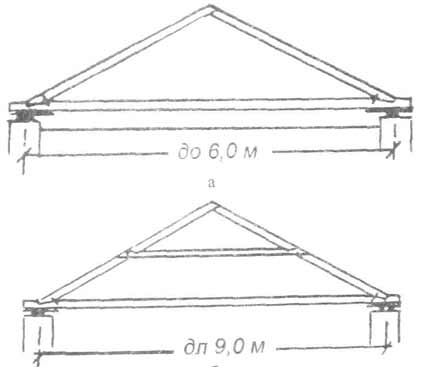

Рис. 46 а, б. Висячие стропила
Простейшие висячие стропила состоят из стропильных ног и затяжки (нижнего пояса). Для обеспечения от прогиба стропильных ног при недостаточном их сечении между ними вводится ригель (рис. 46 а, б).
Обрешетка или опалубка устраивается для поддержания кровли. Для черепичной кровли обрешетка применяется из брусков размером 5x5 см и 4x6 см или протесанных с трех сторон жердей. Обрешетка укладывается горизонтально на определенном расстоянии между брусками или жердями в зависимости от размеров черепицы. Для железной кровли обрешетка может быть из брусков, а у карнизов и конька - из досок.
Под асбоцементные плитки опалубка делается из теса сплошной; под рулонные кровли (рубероид, толь) применяют двойную опалубку: рабочий настил из брусков и сплошной защитный слой из сухих досок.
Кровля (верхний покров крыши) должна отвечать требованиям водонепроницаемости и хорошего отвода воды, долговечности и экономичности и соответствовать противопожарным нормам. Внешний вид кровли должен быть красивым.
